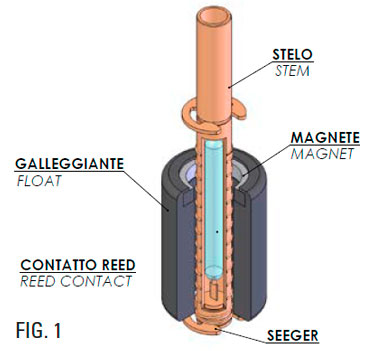

La figura n. 1 mostra i componenti di un sensore di livello elettromagnetico a funzionamento verticale.

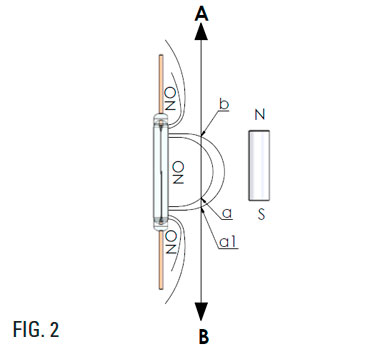

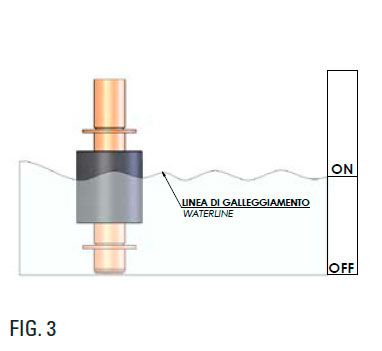

Le figure 2 e 3 mostrano il funzionamento di un indicatore con contatto normalmente aperto; quando il livello del fluido aumenta il galleggiante si muove da B verso A, non appena il magnete in esso contenuto raggiunge il punto “a” il contatto si chiude. La corsa del galleggiante , normalmente, viene poi limitata da un fermo meccanico, in caso contrario quando il magnete si muove oltre il punto “b” il contatto ritorna alla sua posizione originale. Quando il livello del fluido diminuisce il galleggiante si muove da A verso
B, non appena il magnete raggiunge il punto “a1” il contatto reed si riapre.
La differenza tra i punti “a” ed “a1” si chiama differenziale, o isteresi, del contatto. Normalmente questo differenziale è molto piccolo, se necessario può essere aumentato impiegando contatti speciali. Per invertire lo stato del contatto, da NA a NC e viceversa, è normalmente sufficiente capovolgere il galleggiante.
